Villanyszerelés jelölések – teljes útmutató az elektromos kapcsolási rajzok és szimbólumok megértéséhez

Ismerd meg a villanyszerelés legfontosabb jelöléseit! Bemutatjuk az elektromos kapcsolási rajzok szimbólumait, vezetékjelöléseket, biztosítékokat, kapcsolókat és a leggyakoribb hibákat érthetően.

Felújítás előtt állsz, belenéztél egy villanyszerelési tervbe, és úgy érezted, mintha egy teljesen idegen nyelvet látnál? Körök, vonalak, betűk, különféle szimbólumok és rövidítések – első pillantásra valóban bonyolultnak tűnhet egy elektromos kapcsolási rajz. Pedig ezek a jelölések egy logikus, szabványos rendszert alkotnak, amelynek segítségével a villanyszerelők gyorsan, pontosan és biztonságosan tudják megtervezni, kivitelezni vagy javítani egy épület elektromos hálózatát.

Akár új házat építesz, lakást újítasz fel, napelemes rendszert telepítesz, klímát szereltetsz vagy egyszerűen csak szeretnéd megérteni, mi szerepel a villamos terveken, a villanyszerelési jelölések ismerete óriási előnyt jelenthet. Nem azért, hogy Te végezd el a szakmunkát, hanem azért, hogy pontosabban értsd a terveket, könnyebben kommunikálj a villanyszerelővel, és magabiztosabban hozz döntéseket a saját otthonoddal kapcsolatban.

A szabványos szimbólumoknak köszönhetően egy villanyszerelő néhány másodperc alatt átlátja egy komplett családi ház elektromos rendszerét. Ugyanezek a jelölések segítik a hibakeresést, az átalakításokat és a későbbi bővítéseket is. Ha például új főzőlapot szeretnél beépíteni, elektromos autó töltőt telepítenél vagy korszerűsítenéd az elosztótáblát, a megfelelő dokumentáció és annak helyes értelmezése rengeteg időt, költséget és kellemetlenséget takaríthat meg.

Ebben a részletes útmutatóban végigvesszük a legfontosabb villanyszerelési jelöléseket, bemutatjuk a vezetékek színeit, a kapcsolók, dugaljak, biztosítékok, FI-relék és egyéb elektromos elemek szabványos szimbólumait, valamint azt is megmutatom, hogyan tudsz egyszerűbben eligazodni egy kapcsolási rajzon. Gyakorlati példákon keresztül azt is megtudhatod, milyen hibákat követnek el a legtöbben a jelölések értelmezése során, és mire érdemes különösen odafigyelni egy felújítás vagy új elektromos hálózat kialakítása előtt.

A cikk végére már nem csupán furcsa ábrákat fogsz látni egy villanyszerelési terven, hanem egy jól felépített rendszert, amelynek minden egyes jele fontos információt hordoz. Ez a tudás segít abban, hogy tudatosabban tervezz, könnyebben egyeztess a szakemberekkel, és jobban átlásd otthonod elektromos hálózatának működését.

Tartalomjegyzék

1. Miért fontos ismerni a villanyszerelés jelöléseit?
2. Mit jelent a villanyszerelési jelölés?
3. Miért használnak szabványos jelöléseket?
4. Milyen típusú villanyszerelési rajzok léteznek?
5. A legfontosabb elektromos szimbólumok és jelentésük
6. Vezetékek jelölései és színei
7. Kapcsolók jelölései
8. Dugaljak (konnektorok) jelölései
9. Biztosítékok és védelmi eszközök jelölései
10. Lámpák és világítási elemek jelölései
11. Elosztószekrény és áramkörök jelölései
12. Betűjelölések villanyszerelésben
13. Hogyan olvass egy kapcsolási rajzot?
14. Gyakori hibák a jelölések értelmezésekor
15. Villanyszerelési jelölések összefoglaló táblázata
16. Mikor érdemes villanyszerelő segítségét kérni?
17. Miért érdemes az OptiVolt villanyszerelést választani?
18. Összegzés
19. GYIK ❓

Miért fontos ismerni a villanyszerelés jelöléseit?

Sokan úgy gondolják, hogy a villanyszerelési rajzok és jelölések kizárólag a szakemberek számára készülnek. Való igaz, hogy ezek a dokumentumok elsősorban a tervezők és villanyszerelők munkáját segítik, de egy építkezőnek, felújítónak vagy lakástulajdonosnak is rengeteget jelenthet, ha tisztában van az alapvető jelölésekkel. Nem kell minden szimbólumot kívülről ismerned, de ha megérted a legfontosabbakat, sokkal könnyebben átlátod a saját otthonod elektromos rendszerét.

Mire használják ezeket a jelöléseket?

A villanyszerelésben alkalmazott jelölések egy közös szakmai nyelvet alkotnak. Ezek segítségével a villamos tervek egyértelműen megmutatják, hogy hová kerülnek a kapcsolók, a dugaljak, a lámpák, a biztosítékok, az elosztótábla vagy akár egy elektromos autó töltő csatlakozási pontja. A szabványos szimbólumoknak köszönhetően a tervet minden szakember ugyanúgy tudja értelmezni.

A jelölések különösen fontos szerepet töltenek be:

• új családi házak elektromos hálózatának tervezésekor;
• lakásfelújítások során;
• elektromos hibák gyors felderítésénél;
• biztosítéktábla vagy elosztószekrény cseréjekor;
• hálózatbővítés és korszerűsítés előtt;
• új elektromos berendezések, például főzőlap, bojler vagy klíma bekötésekor.

Mivel minden vezetéknek, kapcsolónak és védelmi eszköznek saját jelölése van, a villamos terv lényegében egy részletes térkép az egész elektromos hálózatról.

Neked miért lehet hasznos?

Még akkor is érdemes megismerned az alapvető villanyszerelési jelöléseket, ha soha nem fogsz elektromos szerelést végezni. Egy felújítás vagy építkezés során számos olyan helyzet adódik, amikor jól jön ez a tudás.

Ha például ajánlatot kérsz egy villanyszerelőtől, sokkal könnyebben megérted, miről beszél a szakember. Nem okoz majd fejtörést, ha egy tervrajzon külön áramköröket, FI-relét, váltókapcsolót vagy háromfázisú csatlakozást említ. Ez nemcsak magabiztosabbá tesz, hanem segít abban is, hogy pontosabban tudd megfogalmazni az igényeidet.

Az alapvető jelölések ismerete több előnyt is jelent:

• könnyebb kommunikáció a villanyszerelővel;
• átláthatóbb műszaki dokumentáció;
• gyorsabb hibafelismerés, ha valamilyen probléma merül fel;
• tudatosabb tervezés, amikor új konnektorokat, világítást vagy elektromos berendezéseket szeretnél kialakítani;
• kevesebb félreértés a kivitelezés során.

Gondolj csak bele: amikor kertet tervezel, hasznos, ha tudod, mit jelentenek a különböző növényjelölések egy kertészeti terven. Egy SEO szakember számára természetesek a technikai rövidítések, míg egy menyasszonyi ruhaszalonban minden fazonnak külön neve van. Ugyanez igaz a villanyszerelésre is: a jelölések egy olyan szakmai nyelvet alkotnak, amely megkönnyíti a pontos és biztonságos munkavégzést.

Több biztonság, kevesebb kellemetlen meglepetés

A villamos hálózat az otthon egyik legfontosabb rendszere, ezért a pontosság kiemelten fontos. Egy félreértett jelölés hibás bekötéshez, felesleges bontási munkákhoz vagy akár veszélyes helyzetekhez is vezethet.

Ha tisztában vagy az alapvető szimbólumokkal, könnyebben észreveheted, ha egy terven valami nem oda került, ahová elképzelted. Így még a kivitelezés előtt lehetőség nyílik az egyeztetésre, ami jelentős időt és költséget takaríthat meg.

A villanyszerelési jelölések ismerete tehát nem arról szól, hogy saját magad végezd el a szerelést. Sokkal inkább arról, hogy jobban megértsd az elektromos hálózat működését, magabiztosabban kommunikálj a szakemberekkel, és tudatosabban hozd meg az otthonoddal kapcsolatos döntéseket. Ez a tudás hosszú távon nemcsak kényelmet, hanem nagyobb biztonságot is jelent.

Mit jelent a villanyszerelési jelölés?

Ha valaha belenéztél egy villamos tervrajzba, valószínűleg számtalan vonallal, körrel, négyzettel, betűvel és különböző szimbólummal találkoztál. Első pillantásra ezek akár bonyolultnak is tűnhetnek, valójában azonban egy jól átgondolt, szabványos jelrendszert alkotnak. A villanyszerelési jelölések célja, hogy egyszerűen, egyértelműen és minden szakember számára ugyanúgy ábrázolják az elektromos hálózat elemeit.

Ahelyett, hogy minden egyes kapcsolót, konnektort vagy lámpatestet részletes rajzként kellene megjeleníteni, elegendő egy szabványos szimbólumot használni. Ennek köszönhetően a kapcsolási rajzok áttekinthetőek maradnak, még akkor is, ha egy nagyobb családi ház vagy akár egy többemeletes épület teljes elektromos rendszerét ábrázolják.

Mit nevezünk villamos szimbólumnak?

A villamos szimbólum egy egyszerű grafikus jel, amely egy adott elektromos eszközt, szerelvényt vagy funkciót jelöl. Ezeket a szimbólumokat nem véletlenszerűen alakították ki, hanem nemzetközi és hazai szabványok alapján használják, így a jelentésük minden szakember számára egyértelmű.

Egy villanyszerelési terven például külön jelölés tartozik:

• a kapcsolókhoz;
• a dugaljakhoz (konnektorokhoz);
• a mennyezeti és fali lámpákhoz;
• a kismegszakítókhoz;
• a FI-reléhez (ÁramVédőKapcsolóhoz);
• a vezetékekhez;
• az elosztószekrényhez;
• az elektromos motorokhoz;
• a transzformátorokhoz;
• valamint számos egyéb villamos berendezéshez.

Egy tapasztalt villanyszerelő néhány perc alatt képes „elolvasni” egy teljes kapcsolási rajzot, mert ezek a szimbólumok pontosan megmutatják számára, hogy milyen elemekből épül fel az adott elektromos hálózat, és hogyan kapcsolódnak egymáshoz.

Miért nem rajzolják le magát a készüléket?

Felmerülhet a kérdés, miért nem egyszerűbb egy konnektort vagy egy lámpát valósághűen lerajzolni. Ennek több gyakorlati oka is van.

Az egyik legfontosabb, hogy egy részletes rajz sokkal több helyet foglalna, így egy villamos terv gyorsan áttekinthetetlenné válna. Egy átlagos családi ház elektromos terve akár több száz különböző szerelvényt is tartalmazhat. Ha minden elemet részletesen ábrázolnának, a tervlapok nehezen lennének olvashatók.

A szabványos jelölések használatának további előnyei:

• gyorsabb tervezés, hiszen a tervezőnek nem kell minden elemet külön megrajzolnia;
• könnyebb értelmezés, mert a szakemberek mindenhol ugyanazokat a szimbólumokat használják;
• kevesebb félreértés, mivel egy jól ismert jel mindenki számára ugyanazt jelenti;
• átláthatóbb dokumentáció, amely egyszerűbbé teszi a kivitelezést és a későbbi módosításokat;
• nemzetközi kompatibilitás, hiszen számos jelölés külföldön is ugyanazt jelenti.

Ez hasonló ahhoz, mint amikor egy közlekedési táblát látsz az úton. Nem egy hosszú szöveg figyelmeztet arra, hogy elsőbbséget kell adni vagy meg kell állni, hanem egy jól ismert piktogram. A villanyszerelési jelölések is ilyen vizuális nyelvet alkotnak: egyetlen egyszerű szimbólum rengeteg információt hordoz.

Több, mint egyszerű rajzjelek

A villanyszerelési jelölések nem csupán azt mutatják meg, hogy hol található egy adott eszköz. A kapcsolási rajzokból az is kiderülhet:

• melyik kapcsoló melyik lámpát vezérli;
• melyik áramkörhöz tartozik egy adott dugalj;
• hol helyezkednek el a védelmi eszközök;
• hogyan futnak a vezetékek;
• mely pontokon lehet később bővíteni a hálózatot;
• milyen elektromos teljesítményre tervezték az adott rendszert.

Éppen ezért a villanyszerelési jelölések egyfajta térképként szolgálnak az elektromos hálózathoz. Segítségükkel a szakember nemcsak azt látja, hogy milyen berendezések találhatók az épületben, hanem azt is, hogyan működnek együtt.

Minél jobban megismered ezeket az alapvető szimbólumokat, annál könnyebben fogod átlátni egy villamos terv felépítését. Ez különösen hasznos lehet építkezés, felújítás vagy hálózatkorszerűsítés előtt, amikor számos műszaki döntést kell meghozni. Bár a kivitelezést mindig bízd szakképzett villanyszerelőre, a jelölések ismeretével sokkal tudatosabban követheted végig a teljes folyamatot.

Miért használnak szabványos jelöléseket?

Képzeld el, milyen nehéz lenne egy villanyszerelő munkája, ha minden tervező saját szimbólumokat használna a kapcsolók, a konnektorok vagy a biztosítékok jelölésére. Egy egyszerű családi ház elektromos terve is könnyen félreérthetővé válna, ami hibás kivitelezéshez, plusz költségekhez vagy akár veszélyes helyzetekhez vezethetne. Éppen ezért a villanyszerelésben szabványos jelöléseket alkalmaznak, amelyek minden szakember számára ugyanazt jelentik.

A szabványok célja, hogy egységesítsék a villamos terveket, és biztosítsák, hogy egy kapcsolási rajzot ugyanúgy tudjon értelmezni egy tervező, egy kivitelező, egy műszaki ellenőr vagy egy karbantartó szakember. Ez nemcsak Magyarországon fontos, hanem nemzetközi szinten is, hiszen sok villamos berendezés és terv azonos szabványok alapján készül.

Mit jelent a szabvány?

A szabvány egy olyan hivatalosan elfogadott előírásrendszer, amely meghatározza, hogyan kell egy adott műszaki elemet ábrázolni, megnevezni vagy kialakítani. A villanyszerelésben ez azt jelenti, hogy minden elektromos berendezéshez, vezetékhez és szerelvényhez egységes grafikus jelölés tartozik.

Ennek köszönhetően egy kapcsolási rajzot bárhol is készítettek, a benne szereplő szimbólumok ugyanazt jelentik. Egy lámpatest, egy váltókapcsoló vagy egy FI-relé jelölése nem változik attól, hogy másik tervező készítette a dokumentációt.

A szabványok alkalmazása azért is fontos, mert:

• minden szakember ugyanazokat a szimbólumokat használja;
• csökken a félreértések és hibák esélye;
• egyszerűbbé válik a kivitelezés és a későbbi bővítés;
• gyorsabban lehet eligazodni a műszaki dokumentációban;
• biztonságosabbá válik az elektromos hálózat kialakítása.

Milyen előnyöket nyújtanak a szabványos jelölések?

Az egységes jelölések legnagyobb előnye, hogy felgyorsítják a munkát. Egy tapasztalt villanyszerelőnek nem kell hosszasan értelmeznie a tervet, hiszen a megszokott szimbólumok alapján azonnal látja, hogyan épül fel az elektromos rendszer.

Ez különösen fontos nagyobb projektek esetén, ahol több szakember dolgozik együtt. Előfordulhat, hogy a terveket egy tervező készíti, a kivitelezést egy másik cég végzi, később pedig egy harmadik szakember érkezik karbantartani vagy bővíteni a hálózatot. A szabványos jelölések biztosítják, hogy mindenki ugyanazokat az információkat olvassa ki a dokumentációból.

A legfontosabb előnyök közé tartozik:

• egyértelmű kommunikáció a tervezők és kivitelezők között;
• gyorsabb hibakeresés, mert a rajz könnyen követhető;
• biztonságosabb szerelés, mivel kisebb az esély a téves bekötésre;
• egyszerűbb felújítás és bővítés, hiszen évekkel később is jól értelmezhető marad a dokumentáció;
• költségmegtakarítás, mert kevesebb hibát kell javítani.

A szabványok a biztonságot is szolgálják

A villamos hálózatok esetében a pontosság nem csupán kényelmi kérdés, hanem biztonsági szempont is. Egy rosszul értelmezett kapcsolási rajz hibás bekötést, túlterhelést vagy akár áramütésveszélyt is okozhat.

A szabványos jelölések segítenek elkerülni az ilyen problémákat, mert pontosan meghatározzák, hogy egy adott szimbólum mit jelent, hogyan kell azt értelmezni, és milyen szerepet tölt be az elektromos rendszerben. Ez különösen fontos olyan védelmi eszközöknél, mint a kismegszakítók, az ÁramVédőKapcsolók (FI-relék) vagy a földelő rendszer elemei.

Nemcsak a szakembereknek jelent előnyt

Sokan azt gondolják, hogy a szabványok kizárólag a villanyszerelők munkáját segítik, pedig egy építkező vagy lakástulajdonos számára is hasznosak lehetnek. Ha megérted az alapvető jelöléseket, sokkal könnyebben követheted a kivitelezést, átláthatod a tervrajzokat, és egyszerűbben tudsz egyeztetni a szakemberekkel.

Ez különösen előnyös lehet akkor, ha új dugaljakat szeretnél kialakítani, áthelyeznéd a világítást, elektromos autó töltőt telepítenél vagy korszerűsítenéd az elosztótáblát. A szabványos jelölések ismeretével gyorsabban megérted a terveket, könnyebben felteszed a megfelelő kérdéseket, és magabiztosabban hozhatsz döntéseket.

Összességében a szabványos villanyszerelési jelölések az elektromos tervezés közös nyelvét jelentik. Egyszerűbbé, gyorsabbá és biztonságosabbá teszik a munkát, miközben biztosítják, hogy egy villamos terv hosszú évek múltán is pontosan értelmezhető maradjon. Ez az egységes rendszer az egyik legfontosabb alapja a megbízható és biztonságos elektromos hálózatok kialakításának.

Milyen típusú villanyszerelési rajzok léteznek?

Egy elektromos hálózat megtervezése jóval többet jelent annál, mint hogy felrajzolják, hová kerül egy kapcsoló vagy egy konnektor. A villanyszerelés során többféle tervrajz készül, amelyek mind más-más célt szolgálnak. Van, amelyik az elektromos szerelvények pontos helyét mutatja meg, más a vezetékek bekötését szemlélteti, míg egy harmadik az egész rendszer működését teszi könnyen átláthatóvá.

Ezek a rajzok együtt alkotják azt a dokumentációt, amely alapján a villanyszerelő biztonságosan és pontosan tud dolgozni. Minél összetettebb egy épület elektromos rendszere, annál nagyobb szerepet kapnak ezek a részletes tervek.

Alaprajz

Az egyik legismertebb villanyszerelési dokumentum az elektromos alaprajz. Ez tulajdonképpen az épület alaprajza, amelyen szabványos jelölésekkel feltüntetik az összes fontos elektromos szerelvényt.

Az alaprajzból többek között az is kiderül:

• hol lesznek a dugaljak (konnektorok);
• hová kerülnek a kapcsolók;
• milyen helyen lesznek a mennyezeti vagy fali lámpák;
• merre futnak a főbb vezetéknyomvonalak;
• hol helyezkedik el az elosztótábla;
• mely helyiségek kapnak külön áramkört.

Ez a rajz elsősorban a kivitelezés során nyújt segítséget, hiszen a szerelő pontosan látja, hogy az egyes villamos szerelvényeket hová kell elhelyezni.

Kapcsolási rajz

A kapcsolási rajz már nem az eszközök fizikai helyzetére koncentrál, hanem arra, hogyan kapcsolódnak egymáshoz az elektromos elemek.

Ezen a rajzon jól követhető:

• melyik kapcsoló melyik lámpát működteti;
• hogyan kapcsolódnak egymáshoz a különböző áramkörök;
• milyen sorrendben helyezkednek el a védelmi eszközök;
• hogyan jut el az elektromos áram az egyes fogyasztókhoz.

Ha például egy folyosón két helyről szeretnéd fel- és lekapcsolni ugyanazt a világítást, a kapcsolási rajz mutatja meg, hogyan kell összekötni a váltókapcsolókat. Ez a dokumentum különösen hasznos hibakereséskor vagy egy meglévő rendszer átalakításakor.

Egyvonalas rajz

Az egyvonalas rajz egyszerűsített formában mutatja be az elektromos hálózatot. Ahelyett, hogy minden egyes vezetéket külön ábrázolna, egyetlen vonallal jelzi az áramkört, miközben feltünteti a legfontosabb villamos berendezéseket.

Leggyakrabban az alábbi elemek szerepelnek rajta:

• főkapcsoló;
• mérőhely;
• elosztószekrény;
• kismegszakítók;
• ÁramVédőKapcsolók (FI-relék);
• túlfeszültség-védelmi eszközök;
• különálló áramkörök.

Az egyvonalas rajz segítségével gyorsan áttekinthető egy családi ház vagy akár egy nagyobb épület teljes villamos energiaelosztása. Tervezéskor, engedélyezéskor és karbantartáskor is gyakran ezt a dokumentumot használják.

Részletrajz

Bizonyos elektromos rendszerek olyan összetettek, hogy külön részletrajzra is szükség van. Ezek a dokumentumok egy adott szerelési pontot vagy berendezést mutatnak be sokkal részletesebben.

Részletrajz készülhet például:

• elosztószekrények bekötéséről;
• ipari vezérlőszekrényekről;
• napelemes rendszerek csatlakozásáról;
• hőszivattyúk elektromos bekötéséről;
• elektromos autó töltők kiépítéséről;
• okosotthon-rendszerek vezérléséről.

Ezeken a rajzokon már minden vezeték, csatlakozási pont és sorkapocs pontosan szerepel, így a kivitelező lépésről lépésre követni tudja a bekötést.

Elosztószekrény-rajz

A korszerű villanyszerelési dokumentáció része lehet az elosztószekrény részletes terve is. Ez megmutatja, hogyan épül fel a biztosítéktábla, milyen sorrendben helyezkednek el a védelmi berendezések, és melyik kismegszakító melyik áramkört védi.

Egy ilyen rajz segítségével később sokkal egyszerűbb:

• hibát keresni;
• új áramkört kialakítani;
• biztosítékot cserélni;
• hálózatot bővíteni;
• dokumentálni az elvégzett munkát.

Vezetékterv és nyomvonalrajz

Nagyobb épületek vagy új építésű családi házak esetében gyakran készül vezetékterv, amely azt mutatja meg, hogy a kábelek pontosan merre haladnak a falakban, födémekben vagy védőcsövekben.

Ez különösen hasznos:

• későbbi fúrások előtt;
• felújítás során;
• hibakereséskor;
• új elektromos pontok kialakításánál.

Egy jól dokumentált vezetékterv évekkel később is nagy segítséget jelenthet, hiszen pontosan megmutatja, hol futnak a falban elrejtett kábelek.

Melyik rajzot mikor használják?

Az egyes villanyszerelési rajzok eltérő feladatot látnak el, de együtt alkotnak teljes képet az elektromos hálózatról.

Rajztípus	Mire szolgál?	Mikor használják?
Elektromos alaprajz	A szerelvények helyének megjelenítése	Tervezés, kivitelezés
Kapcsolási rajz	Az elektromos elemek működési kapcsolatainak bemutatása	Bekötés, hibakeresés
Egyvonalas rajz	Az energiaelosztás egyszerűsített áttekintése	Tervezés, engedélyezés
Részletrajz	Bonyolult bekötések részletes ábrázolása	Speciális rendszerek kivitelezése
Elosztószekrény-rajz	A biztosítéktábla felépítésének bemutatása	Szerelés, karbantartás
Vezetékterv	A vezetékek nyomvonalának megjelenítése	Felújítás, bővítés, javítás

Bár ezek a rajzok első ránézésre bonyolultnak tűnhetnek, mindegyik ugyanazt a célt szolgálja: egyértelműen, szabványosan és biztonságosan bemutatni az elektromos hálózat felépítését. Ha megismered a különböző rajztípusokat, sokkal könnyebben eligazodsz majd egy villamos tervben, és egyszerűbben tudsz együttműködni a villanyszerelővel egy építkezés vagy felújítás során.

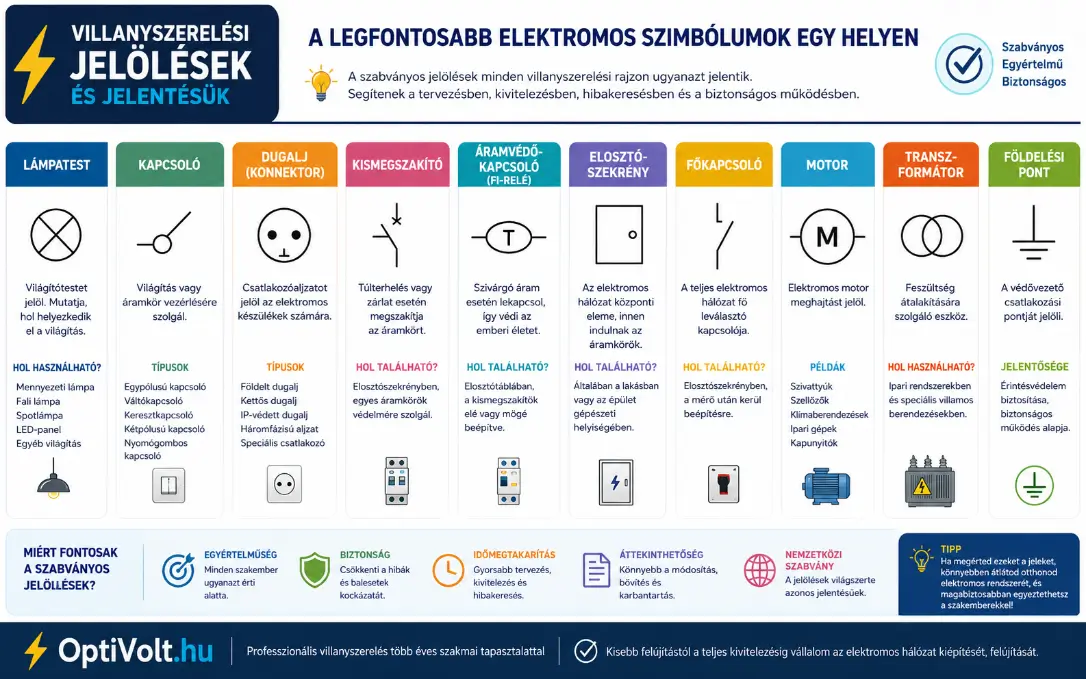

A legfontosabb elektromos szimbólumok és jelentésük

Vezetékek jelölései és színei

Kapcsolók jelölései

A kapcsolók az elektromos hálózat leggyakrabban használt szerelvényei közé tartoznak. Naponta többször is használjuk őket a világítás vagy más elektromos berendezések vezérlésére, mégis kevesen tudják, hogy a villanyszerelési terveken minden kapcsolótípus saját szabványos jelöléssel szerepel. Ezek a szimbólumok segítik a tervezőket és a villanyszerelőket abban, hogy egyetlen rajz alapján pontosan tudják, milyen kapcsolót kell beépíteni, és hogyan kell bekötni.

A kapcsolók jelölése nemcsak azt mutatja meg, hogy hol helyezkedik el az adott szerelvény, hanem azt is, hogy milyen funkciót lát el, hány áramkört vezérel, illetve egy vagy több helyről kapcsolható-e a világítás.

Egypólusú kapcsoló

Az egypólusú kapcsoló a legegyszerűbb és egyben a legelterjedtebb kapcsolótípus. Egyetlen áramkört szakít meg vagy zár, ezért általában egy lámpatest vezérlésére használják.

Leggyakrabban az alábbi helyiségekben találkozhatsz vele:

• nappali;
• hálószoba;
• konyha;
• fürdőszoba;
• kamra;
• garázs.

A villanyszerelési rajzon külön szabványos jelölést kap, amelyből a szakember azonnal felismeri, hogy egy egyszerű világítási kapcsolóról van szó.

Kétpólusú kapcsoló

A kétpólusú kapcsoló egyszerre két vezetéket szakít meg. Elsősorban olyan helyeken alkalmazzák, ahol fokozott biztonságra van szükség, vagy ahol a készüléket teljesen le kell választani a hálózatról.

Gyakori felhasználási területei:

• villanybojlerek;
• kültéri berendezések;
• műhelyek;
• speciális gépek;
• egyes fűtőberendezések.

A kapcsolási rajzon a jelölése eltér az egypólusú kapcsolóétól, így egyértelműen látható, hogy két vezető egyidejű megszakítására alkalmas.

Váltókapcsoló

A váltókapcsoló lehetővé teszi, hogy ugyanazt a világítást két különböző helyről is fel- vagy lekapcsold. Ez az egyik leggyakrabban alkalmazott megoldás a családi házakban.

Leginkább az alábbi helyeken használják:

• lépcsőházak;
• hosszabb folyosók;
• emeletes házak;
• hálószobák, ahol az ajtónál és az ágy mellett is kapcsolható a világítás;
• garázsok két bejárattal.

A tervrajzon a váltókapcsoló saját szabványos szimbólummal szerepel, amelyből jól látható, hogy két kapcsoló működik együtt ugyanazon az áramkörön.

Keresztkapcsoló

Ha egy lámpát nem két, hanem három vagy több helyről szeretnél vezérelni, akkor keresztkapcsolóra is szükség van.

Tipikus alkalmazási területei:

• többemeletes családi házak;
• hosszú közlekedők;
• irodaházak;
• szállodák;
• nagyobb intézmények.

A keresztkapcsoló mindig két váltókapcsoló közé kerül beépítésre. A kapcsolási rajzon speciális jelölése segít megkülönböztetni a többi kapcsolótípustól.

Nyomógomb

A nyomógomb nem marad bekapcsolt állapotban, hanem csak addig zárja az áramkört, amíg megnyomod. Elengedés után automatikusan visszatér eredeti helyzetébe.

Leggyakrabban az alábbi rendszerekben találkozhatsz vele:

• csengők;
• lépcsőházi automata világítás;
• relés vezérlések;
• kapunyitók;
• okosotthon-rendszerek;
• ipari vezérlések.

A villanyszerelési terveken külön szimbólummal jelölik, hiszen működése jelentősen eltér egy hagyományos világításkapcsolótól.

Kettős kapcsoló

A kettős kapcsoló két egymástól független áramkör vezérlésére szolgál egyetlen szerelvényen belül. Gyakran alkalmazzák olyan helyiségekben, ahol több világítási kör működik.

Például:

• csillár és hangulatvilágítás külön kapcsolása;
• fürdőszobai tükörvilágítás;
• nappali fő- és dekorvilágítás;
• terasz külön világítási körei.

A rajzon egyértelműen látható, hogy a kapcsoló két különálló áramkört kezel.

Okoskapcsolók

Az okosotthonok elterjedésével egyre gyakrabban jelennek meg olyan kapcsolók is, amelyek vezeték nélküli kommunikációval vagy központi vezérléssel működnek.

Ezek vezérelhetők:

• mobiltelefonról;
• táblagépről;
• hangvezérléssel;
• időzítéssel;
• automatizált jelenetekkel.

Az ilyen rendszerek tervein gyakran külön jelölések utalnak arra, hogy a kapcsoló intelligens vezérlési rendszerhez csatlakozik.

A leggyakoribb kapcsolók összehasonlítása

Kapcsoló típusa	Mire használják?	Hol alkalmazzák?
Egypólusú kapcsoló	Egy világítási kör kapcsolása	Szinte minden helyiség
Kétpólusú kapcsoló	Két vezeték egyidejű megszakítása	Bojlerek, speciális berendezések
Váltókapcsoló	Egy lámpa vezérlése két helyről	Lépcsők, folyosók
Keresztkapcsoló	Egy lámpa vezérlése három vagy több helyről	Nagyobb épületek
Nyomógomb	Pillanatnyi kapcsolás	Csengő, kapunyitó, lépcsőházi világítás
Kettős kapcsoló	Két külön áramkör vezérlése	Nappali, konyha, fürdőszoba
Okoskapcsoló	Intelligens vezérlés	Okosotthonok

Miért fontos a megfelelő kapcsolótípus kiválasztása?

A megfelelő kapcsoló kiválasztása nem csupán kényelmi kérdés. Egy jól megtervezett világítási rendszer egyszerűbbé teszi a mindennapokat, energiatakarékosabb működést tesz lehetővé, és később is könnyebben bővíthető.

Ha már az építkezés vagy felújítás tervezési szakaszában eldöntöd, hogy hol lesz szükség váltókapcsolóra, kettős kapcsolóra vagy akár okosvezérlésre, sok későbbi bontási munkát és pluszköltséget takaríthatsz meg. Éppen ezért érdemes a kapcsolók elhelyezését és típusát már a villanyszerelési terv készítésekor egy tapasztalt villanyszerelővel közösen megtervezni.

Dugaljak (konnektorok) jelölései

Dugaljak (konnektorok) jelölései

A dugaljak – hétköznapi nevükön konnektorok – az elektromos hálózat egyik legfontosabb végpontjai. Szinte minden helyiségben megtalálhatók, hiszen ezek biztosítják a különböző elektromos berendezések csatlakoztatását. A villanyszerelési terveken a dugaljak is szabványos szimbólumokkal szerepelnek, amelyekből nemcsak az derül ki, hogy hol helyezkednek el, hanem az is, hogy milyen típusú csatlakozóaljzatról van szó.

Egy modern családi házban akár 40–80 dugalj is kialakításra kerülhet, ezért különösen fontos, hogy a tervrajz jól áttekinthető legyen. A különböző jelölések segítenek megkülönböztetni az általános felhasználású konnektorokat a speciális célokra kialakított csatlakozóktól.

Földelt dugalj

A földelt dugalj ma már szinte minden új építésű vagy felújított ingatlan alapfelszereltségének számít. A védőérintkezőnek köszönhetően jelentősen növeli az elektromos biztonságot, ezért a legtöbb háztartási készülék kizárólag ilyen aljzatról működtethető.

Földelt dugaljat használnak például:

• nappaliban;
• hálószobában;
• konyhában;
• fürdőszobában;
• dolgozószobában;
• garázsban.

A villanyszerelési rajzon saját szabványos jelölése mutatja, hogy az adott helyen védővezetővel ellátott csatlakozóaljzat kerül beépítésre.

Kettős dugalj

A kettős dugalj két csatlakozási lehetőséget biztosít egyetlen szerelvénydobozban. Ez helytakarékos megoldás, és jelentősen csökkenti a hosszabbítók használatának szükségességét.

Leggyakrabban az alábbi helyeken alkalmazzák:

• televízió mögött;
• íróasztalnál;
• konyhapulton;
• hálószobai éjjeliszekrénynél;
• nappali médiaközpontjánál.

A kapcsolási rajzon külön jelölés utal arra, hogy egy szerelvényen belül két csatlakozóaljzat található.

IP-védett dugalj

Nem minden konnektor használható nedves vagy kültéri környezetben. Ilyen helyeken IP-védett dugaljakat alkalmaznak, amelyek megfelelő tömítéssel és fedéllel rendelkeznek.

Jellemző felhasználási területeik:

• terasz;
• erkély;
• kert;
• műhely;
• pince;
• mosókonyha;
• garázs.

Az IP-védettségi fokozat (például IP44 vagy IP65) azt mutatja meg, hogy a dugalj milyen mértékben ellenáll a pornak és a nedvességnek.

A tervrajzon a jelölésből a villanyszerelő azonnal felismeri, hogy kültéri vagy fokozott védettségű szerelvényt kell beépíteni.

Háromfázisú ipari dugalj

Bizonyos nagy teljesítményű berendezések működéséhez már nem elegendő az egyfázisú hálózat. Ilyenkor háromfázisú ipari dugaljat alkalmaznak.

Leggyakoribb felhasználási területei:

• elektromos autó töltők;
• faipari gépek;
• kompresszorok;
• hegesztőgépek;
• hőszivattyúk;
• nagy teljesítményű műhelygépek.

Ezek a csatlakozók méretükben és kialakításukban is jelentősen eltérnek a hagyományos konnektoroktól, ezért a villanyszerelési rajzokon is külön szimbólummal szerepelnek.

Speciális dugaljak

A korszerű épületekben ma már számos speciális csatlakozóaljzat is megjelenik.

Ilyenek lehetnek például:

• USB-töltővel kombinált dugaljak;
• internetes (RJ45) csatlakozók;
• televíziós antennaaljzatok;
• telefoncsatlakozók;
• padlódobozba épített dugaljak;
• mennyezeti csatlakozók projektorok számára.

Bár ezek nem minden esetben részei az erősáramú hálózatnak, a villamos terveken külön jelöléssel szerepelnek, hogy a kivitelezés során ne lehessen összetéveszteni őket.

Milyen szempontok alapján tervezik meg a dugaljak helyét?

A konnektorok elhelyezését nem véletlenszerűen határozzák meg. Egy jól megtervezett elektromos hálózat figyelembe veszi a helyiségek funkcióját, a bútorok elrendezését és a várható elektromos fogyasztókat is.

Tervezéskor többek között az alábbiakat veszik figyelembe:

• hány elektromos készülék működik majd az adott helyiségben;
• szükség lesz-e nagy teljesítményű fogyasztókra;
• kell-e külön áramkör egyes berendezésekhez;
• milyen magasságban célszerű elhelyezni a dugaljakat;
• várható-e későbbi bővítés.

A megfelelő számú és jó helyre tervezett konnektor jelentősen növeli a lakás kényelmét, miközben csökkenti az elosztók és hosszabbítók használatát.

A leggyakoribb dugaljtípusok összehasonlítása

Dugalj típusa	Jellemzője	Hol használják?
Földelt dugalj	Általános, védőérintkezővel ellátott konnektor	Lakások, családi házak
Kettős dugalj	Két csatlakozó egy szerelvényben	Nappali, hálószoba, konyha
IP-védett dugalj	Nedvesség és por elleni védelemmel	Fürdőszoba, terasz, garázs
Háromfázisú ipari dugalj	Nagy teljesítményű berendezésekhez	Műhely, garázs, ipari környezet
USB-s dugalj	Beépített USB-töltő	Dolgozószoba, hálószoba
RJ45 hálózati aljzat	Vezetékes internetkapcsolat	Iroda, dolgozószoba
TV-antenna aljzat	Koaxiális csatlakozás	Nappali, hálószoba

Miért fontos a megfelelő dugaljtípus kiválasztása?

A megfelelő konnektor kiválasztása nemcsak kényelmi, hanem biztonsági kérdés is. Egy kültérre szánt elektromos csatlakozó például teljesen más követelményeknek felel meg, mint egy nappaliban elhelyezett dugalj, míg egy elektromos főzőlap vagy autótöltő külön áramkört és speciális csatlakozást igényel.

Ha már a tervezési szakaszban átgondolod, hogy milyen elektromos berendezéseket szeretnél használni, a villanyszerelő olyan hálózatot tud kialakítani, amely biztonságos, kényelmes és hosszú távon is megfelel az igényeidnek. Ez nemcsak a mindennapi használatot teszi egyszerűbbé, hanem a későbbi bővítéseket és átalakításokat is jelentősen megkönnyíti.

Biztosítékok és védelmi eszközök jelölései

Az elektromos hálózat nemcsak vezetékekből, kapcsolókból és dugaljakból áll. Legalább ennyire fontosak azok a védelmi eszközök, amelyek túlterhelés, zárlat vagy szigetelési hiba esetén megakadályozzák a komolyabb károkat és hozzájárulnak a személyi biztonsághoz. Ezek az elemek minden korszerű villamos rendszer nélkülözhetetlen részei, ezért a villanyszerelési terveken is külön szabványos jelölésekkel szerepelnek.

Egy jól megtervezett elektromos hálózatban minden áramkör megfelelő védelemmel rendelkezik. Így egy esetleges meghibásodás nem veszélyezteti az egész épületet, hanem csak az érintett áramkört kapcsolja le.

Kismegszakító

A kismegszakító az egyik legismertebb és leggyakrabban alkalmazott védelmi eszköz. Feladata, hogy túlterhelés vagy rövidzárlat esetén automatikusan megszakítsa az áramkört, ezzel megóvva a vezetékeket és a csatlakoztatott berendezéseket.

A villanyszerelési terveken minden áramkör saját kismegszakítót kap, amelyet általában külön jelöléssel és az áramerősség megadásával is feltüntetnek.

Külön kismegszakító tartozhat például:

• a világítási körökhöz;
• az általános dugaljakhoz;
• a konyhai nagygépekhez;
• a klímaberendezéshez;
• a hőszivattyúhoz;
• az elektromos autó töltőhöz.

Ennek köszönhetően egy meghibásodás esetén nem az egész ház marad áram nélkül.

ÁramVédőKapcsoló (ÁVK vagy FI-relé)

Az ÁramVédőKapcsoló, közismertebb nevén FI-relé, az emberi élet védelmét szolgálja. Nem a túlterhelést figyeli, hanem azt, hogy a ki- és befolyó áram megegyezik-e. Ha eltérést érzékel – például áramütés vagy szigetelési hiba miatt –, néhány ezredmásodperc alatt lekapcsolja az érintett áramkört.

A modern családi házakban ma már több FI-relé is működhet egyszerre, külön védve például:

• a fürdőszobát;
• a kültéri dugaljakat;
• a konyhai áramköröket;
• az emeleti hálózatot.

A villamos terveken jól elkülöníthető jelölést kap, hogy a kivitelezés során biztosan a megfelelő helyre kerüljön.

Túlfeszültség-védelmi eszköz

A túlfeszültség-védelmi készülék feladata, hogy megvédje az elektromos hálózatot és az érzékeny elektronikai berendezéseket a hirtelen feszültségcsúcsoktól.

Ilyen túlfeszültséget okozhat például:

• villámcsapás;
• hálózati kapcsolási esemény;
• áramszünet utáni visszakapcsolás;
• ipari hálózati zavar.

A túlfeszültség-védelem különösen ajánlott olyan otthonokban, ahol nagy értékű elektronikai berendezések működnek, például:

• okostévék;
• számítógépek;
• hőszivattyúk;
• napelemes inverterek;
• okosotthon-rendszerek.

A kapcsolási rajzon saját szimbóluma jelzi jelenlétét az elosztószekrényben.

Olvadóbiztosíték

Az olvadóbiztosíték régebbi villamos hálózatokban még ma is előfordulhat. Működési elve egyszerű: túl nagy áramerősség esetén a benne található olvadószál megszakad, ezzel lekapcsolva az áramkört.

Napjainkban új építésű ingatlanokban már szinte kizárólag kismegszakítókat alkalmaznak, de régi családi házak vagy társasházak felújításakor még találkozhatsz olvadóbiztosítékokkal.

A villanyszerelési terven külön jelölés utal arra, hogy nem automatikus megszakító, hanem hagyományos biztosíték védi az adott áramkört.

Főkapcsoló

A főkapcsoló lehetővé teszi az épület teljes elektromos hálózatának egyetlen mozdulattal történő áramtalanítását.

Erre szükség lehet például:

• karbantartás előtt;
• elosztótábla cseréjekor;
• tűzeset esetén;
• hosszabb távollét előtt.

A főkapcsoló mindig jól látható helyen található az elosztószekrényben, és a villamos terveken is kiemelt jelölést kap.

Motorvédő kapcsoló

Ha nagyobb elektromos motorok működnek az épületben vagy a műhelyben, motorvédő kapcsolót is alkalmazhatnak. Ez a készülék megvédi a motort a túlterheléstől és a túlmelegedéstől.

Gyakran használják:

• ipari gépeknél;
• szivattyúknál;
• kompresszoroknál;
• szellőzőberendezéseknél;
• műhelygépeknél.

Miért olyan fontosak ezek a védelmi eszközök?

A villamos hálózat védelmi elemei nemcsak az elektromos berendezéseket óvják meg, hanem az ingatlan és az ott élők biztonságát is szolgálják. Egy megfelelően kialakított védelem jelentősen csökkenti:

• az áramütés veszélyét;
• a vezetékek túlmelegedésének kockázatát;
• az elektromos tüzek kialakulásának esélyét;
• a drága elektromos készülékek meghibásodását.

Ezért minden új építésű vagy korszerűsített villamos hálózat tervezésének egyik legfontosabb része a megfelelő védelmi rendszer kialakítása.

A leggyakoribb védelmi eszközök összehasonlítása

Védelmi eszköz	Feladata	Hol található?	Mitől véd?
Kismegszakító	Az áramkör automatikus lekapcsolása	Elosztószekrény	Túlterhelés, zárlat
ÁramVédőKapcsoló (ÁVK/FI-relé)	Életvédelmi lekapcsolás	Elosztószekrény	Áramütés, szivárgó áram
Túlfeszültség-védelmi eszköz	Feszültségcsúcsok csökkentése	Elosztószekrény	Villámcsapás, hálózati túlfeszültség
Olvadóbiztosíték	Áramkör megszakítása olvadószállal	Régebbi biztosítéktáblák	Túlterhelés, zárlat
Főkapcsoló	A teljes hálózat leválasztása	Elosztószekrény	Biztonságos áramtalanítás
Motorvédő kapcsoló	Elektromos motorok védelme	Ipari és gépészeti rendszerek	Túlterhelés, túlmelegedés

A jelölések megkönnyítik a hibakeresést

A villanyszerelési terveken szereplő szabványos jelöléseknek köszönhetően egy szakember gyorsan azonosítani tudja, hogy melyik védelmi eszköz melyik áramkörhöz tartozik. Ez jelentősen felgyorsítja a hibakeresést, egyszerűbbé teszi a karbantartást, és megkönnyíti a későbbi hálózatbővítéseket is.

Éppen ezért a biztosítékok és védelmi eszközök jelölései nem csupán rajzjelek, hanem az elektromos hálózat biztonságos működésének nélkülözhetetlen információhordozói.

Lámpák és világítási elemek jelölései

Lámpák és világítási elemek jelölései

A világítás minden épület egyik legfontosabb elektromos rendszere. Nemcsak a megfelelő fényviszonyokat biztosítja, hanem jelentősen befolyásolja az otthon kényelmét, hangulatát és energiafelhasználását is. Ahhoz, hogy egy villanyszerelő pontosan tudja, milyen világítótesteket kell felszerelni és hogyan kell bekötni őket, a villanyszerelési terveken szabványos világítási jelöléseket alkalmaznak.

Ezek a szimbólumok nemcsak azt mutatják meg, hogy hol helyezkedik el egy lámpatest, hanem sok esetben annak típusára, vezérlésére és rendeltetésére is utalnak. Egy jól elkészített villamos terv alapján a teljes világítási rendszer könnyen átlátható, ami jelentősen megkönnyíti a kivitelezést és a későbbi karbantartást.

Mennyezeti lámpa

A mennyezeti lámpa a leggyakrabban alkalmazott világítási forma lakóépületekben. Általában a helyiség közepén helyezkedik el, és elsődleges feladata az egyenletes általános megvilágítás biztosítása.

Leggyakrabban az alábbi helyiségekben találkozhatsz vele:

• nappali;
• hálószoba;
• gyerekszoba;
• konyha;
• étkező;
• előszoba.

A villanyszerelési rajzon egyszerű, jól felismerhető szimbólummal jelölik, amelyből a szakember azonnal látja a lámpatest helyét és a hozzá tartozó kapcsolót.

Spotlámpa

Az elmúlt években rendkívül népszerűvé váltak a spotlámpák, amelyek kis méretüknek és irányítható fényüknek köszönhetően modern megjelenést biztosítanak.

Elsősorban az alábbi helyeken alkalmazzák:

• álmennyezetekben;
• nappalikban;
• konyhapult fölött;
• fürdőszobákban;
• gardróbokban;
• folyosókon.

A tervrajzon általában több, egymás mellett elhelyezkedő jelölés mutatja a spotlámpák pontos pozícióját.

Fali lámpa

A fali lámpák elsősorban kiegészítő vagy hangulatvilágításként működnek, de bizonyos helyiségekben önálló fényforrásként is használhatók.

Jellemző felhasználási területeik:

• hálószobai olvasólámpák;
• fürdőszobai tükörvilágítás;
• lépcsőházak;
• nappalik;
• folyosók;
• teraszok.

A villanyszerelési terven külön jelölés utal arra, hogy a lámpatest nem a mennyezetre, hanem a falra kerül.

LED világítás

Napjainkban a legtöbb új építésű vagy felújított ingatlanban LED világítást alkalmaznak. Energiahatékony működése, hosszú élettartama és alacsony fogyasztása miatt ez vált a legelterjedtebb világítási technológiává.

LED világítás készülhet például:

• LED-panelből;
• LED-szalagból;
• süllyesztett LED-spotokból;
• lineáris LED-világításból;
• bútorvilágításból.

A villamos terveken a LED-es világítótestek sok esetben külön megjegyzéssel vagy egyedi jelöléssel szerepelnek, különösen akkor, ha dimmelhető vagy intelligens vezérléssel működnek.

Vészvilágítás

A vészvilágítás elsősorban középületekben, irodákban, üzletekben és ipari létesítményekben kötelező, de nagyobb családi házakban vagy társasházakban is előfordulhat.

Feladata, hogy áramszünet esetén is biztosítsa:

• a menekülési útvonal megvilágítását;
• a kijáratok láthatóságát;
• a biztonságos közlekedést.

A villanyszerelési terveken jól elkülöníthető szimbólummal jelölik, hogy a kivitelező biztosan a megfelelő helyre telepítse.

Kültéri világítás

A korszerű családi házak elektromos tervein ma már szinte mindig szerepelnek kültéri világítótestek is.

Ide tartozhatnak például:

• bejárati lámpák;
• teraszvilágítás;
• kerti lámpák;
• járdavilágítás;
• garázsvilágítás;
• mozgásérzékelős reflektorok.

A kültéri lámpák jelölése gyakran tartalmaz arra utaló információt is, hogy IP-védett kivitelű világítótestről van szó.

Intelligens világítás

Az okosotthonok terjedésével egyre több tervrajzon jelennek meg intelligens világítási rendszerek is.

Ezek lehetővé teszik például:

• mobiltelefonos vezérlést;
• fényerőszabályozást;
• időzített működést;
• mozgásérzékelős kapcsolást;
• különböző világítási jelenetek beállítását.

Az ilyen rendszerek esetében a világítótestek mellett gyakran külön jelölések utalnak a vezérlőegységekre és kommunikációs modulokra is.

A leggyakoribb világítási elemek összehasonlítása

Világítási elem	Feladata	Hol használják?
Mennyezeti lámpa	Általános helyiségvilágítás	Lakások, irodák
Spotlámpa	Irányított vagy dekorációs világítás	Álmennyezet, nappali, konyha
Fali lámpa	Hangulat- vagy kiegészítő világítás	Hálószoba, fürdőszoba, folyosó
LED-panel	Energiahatékony általános világítás	Lakások, irodák
LED-szalag	Dekorációs vagy rejtett világítás	Konyha, nappali, gardrób
Vészvilágítás	Menekülési útvonal megvilágítása	Középületek, ipari létesítmények
Kültéri lámpa	Külső területek megvilágítása	Terasz, kert, garázs
Mozgásérzékelős reflektor	Automatikus kültéri világítás	Udvar, bejárat, parkoló

Miért fontos a világítási jelölések ismerete?

A világítási szimbólumok segítségével már a tervezési fázisban pontosan látható, hogy milyen lámpatestek kerülnek az egyes helyiségekbe, hogyan történik azok vezérlése, illetve mely kapcsolók tartoznak hozzájuk. Ez megkönnyíti a villanyszerelő munkáját, csökkenti a kivitelezési hibák esélyét, és biztosítja, hogy a kész elektromos hálózat pontosan úgy működjön, ahogyan azt megtervezték.

Ha Te is megismered a legfontosabb világítási jelöléseket, sokkal könnyebben tudod értelmezni a villamos terveket, egyszerűbben egyeztethetsz a szakemberekkel, és tudatosabban alakíthatod ki otthonod világítási rendszerét.

Elosztószekrény és áramkörök jelölései

Az elosztószekrény – sokan biztosítéktáblának is nevezik – az elektromos hálózat központja. Ide érkezik a villamos energia, majd innen ágazik szét a ház vagy lakás különböző áramkörei felé. Az elosztószekrényben találhatók a kismegszakítók, az ÁramVédőKapcsolók (ÁVK/FI-relék), a túlfeszültség-védelmi eszközök és számos más olyan berendezés, amely a hálózat biztonságos működéséért felel.

A villanyszerelési terveken az elosztószekrény és az egyes áramkörök szabványos jelölésekkel szerepelnek. Ezek alapján a villanyszerelő pontosan tudja, melyik vezeték hová csatlakozik, melyik biztosíték melyik helyiséget védi, és hogyan épül fel a teljes elektromos rendszer.

Áramkörök számozása

Egy korszerű elektromos hálózatban minden áramkör egyedi azonosítót kap. Ez lehet egyszerű sorszám, de gyakran betűkből és számokból álló jelölés is szerepel a terven.

Az áramkörök elkülönítése azért fontos, mert egy családi házban a különböző fogyasztók nem ugyanarra a biztosítékra csatlakoznak.

Jellemzően külön áramkört kap:

• a világítás;
• az általános dugaljak;
• a konyhai munkapult konnektorai;
• a sütő;
• a főzőlap;
• a mosógép;
• a mosogatógép;
• a bojler;
• a klímaberendezés;
• a hőszivattyú;
• az elektromos autó töltő.

A villamos terven ezek az áramkörök külön jelölést kapnak, így később is könnyen azonosíthatók.

Kismegszakítók jelölése

Az elosztószekrény egyik legfontosabb elemei a kismegszakítók, amelyek minden áramkört külön védenek.

A tervrajzokon a jelölések mellett gyakran szerepelnek olyan adatok is, mint:

• névleges áramerősség (például 10 A, 16 A vagy 32 A);
• karakterisztika (B, C vagy ritkábban D típus);
• pólusszám;
• az áramkör megnevezése.

Ennek köszönhetően a kivitelező már a terv alapján tudja, hogy az adott fogyasztóhoz milyen típusú védelmi eszközt kell beépíteni.

Sorkapcsok jelölése

Az elosztószekrényen belül a vezetékek nem közvetlenül kapcsolódnak egymáshoz, hanem sok esetben sorkapcsokon keresztül.

A sorkapcsok feladata:

• vezetékek biztonságos összekötése;
• átlátható kábelezés kialakítása;
• egyszerű karbantartás;
• gyors hibakeresés;
• későbbi bővítések megkönnyítése.

A villanyszerelési rajzon külön jelölések mutatják, hogy mely vezeték melyik sorkapocsra csatlakozik.

Elosztósínek

A modern biztosítéktáblákban gyakran alkalmaznak elosztósíneket, amelyek segítségével több kismegszakító vagy más védelmi eszköz közös betáplálást kap.

Ez számos előnyt kínál:

• kevesebb vezeték az elosztószekrényben;
• rendezettebb kialakítás;
• gyorsabb szerelés;
• megbízhatóbb elektromos kapcsolat;
• könnyebb bővíthetőség.

A villamos terveken az elosztósínek is külön jelöléssel szerepelnek, így a kivitelező pontosan látja azok elhelyezkedését.

Tartalék helyek

Egy jól megtervezett elosztószekrényben nem minden helyet építenek be azonnal. A szakemberek gyakran hagynak tartalék modulsíneket, hogy a későbbi bővítés egyszerűbb legyen.

Erre szükség lehet például, ha később szeretnél:

• napelemes rendszert telepíteni;
• elektromos autó töltőt felszerelni;
• hőszivattyút beépíteni;
• klímaberendezést kialakítani;
• új áramköröket létesíteni;
• okosotthon-rendszert kiépíteni.

A villamos terveken ezek a tartalék helyek is jelölést kapnak, így évekkel később is könnyen látható, milyen bővítési lehetőségek állnak rendelkezésre.

Áramköri feliratok

A korszerű elosztótáblákban minden kismegszakító mellett felirat jelzi, hogy melyik helyiséget vagy fogyasztót védi.

Például:

• Nappali világítás
• Konyhai dugaljak
• Fürdőszoba
• Klíma
• Bojler
• Garázs
• Kerti világítás
• Elektromos sütő

Ez jelentősen megkönnyíti a hibakeresést és a karbantartást, hiszen egy lekapcsolt biztosíték esetén azonnal látható, melyik áramkört érinti a probléma.

A leggyakoribb elosztószekrény-jelölések

Jelölés	Mit jelent?	Feladata
Elosztószekrény	Az elektromos hálózat központja	Az áramkörök elosztása
Áramkör száma	Egyedi azonosító	Az egyes fogyasztói körök megkülönböztetése
Kismegszakító	Áramköri védelem	Túlterhelés és zárlat elleni védelem
ÁVK (FI-relé)	Életvédelmi kapcsoló	Áramütés elleni védelem
Túlfeszültség-védelem	Villám- és hálózati túlfeszültség elleni védelem	Elektronikai eszközök védelme
Sorkapocs	Vezetékcsatlakozás	Átlátható kábelezés
Elosztósín	Közös betáplálás	Egyszerűbb és rendezettebb bekötés
Tartalék modulhely	Jövőbeni bővítés	Új áramkörök kialakítása

Miért fontos az egyértelmű jelölés?

Egy jól feliratozott és szabványosan kialakított elosztószekrény nemcsak a villanyszerelő munkáját könnyíti meg, hanem a tulajdonos számára is nagy segítséget jelent. Áramszünet, hibakeresés vagy felújítás során gyorsan megállapítható, hogy melyik biztosíték melyik áramkört védi, így a problémák sokkal gyorsabban és biztonságosabban kezelhetők.

Ha az elosztószekrény és az áramkörök jelölései megfelelnek a szabványoknak, az elektromos hálózat későbbi bővítése, korszerűsítése vagy javítása is jóval egyszerűbbé válik. Ezért minden új építés vagy hálózatfelújítás során érdemes nagy hangsúlyt fektetni a pontos dokumentációra és az egyértelmű jelölésekre.

Betűjelölések villanyszerelésben

Hogyan olvass egy kapcsolási rajzot?

Hogyan olvass egy kapcsolási rajzot?

Sokak számára egy villanyszerelési kapcsolási rajz első ránézésre bonyolultnak tűnik. Különféle vonalak, szimbólumok, betűk és számok sorakoznak egymás mellett, amelyek laikusként nehezen értelmezhetők. A jó hír azonban az, hogy egy kapcsolási rajz logikus felépítésű, és ha ismered az alapvető szabályokat, sokkal könnyebben eligazodsz rajta.

Nem kell villanyszerelőnek lenned ahhoz, hogy megértsd a rajzok lényegét. Ha tudod, mit jelentenek a legfontosabb jelölések, könnyebben átlátod a saját otthonod elektromos hálózatát, és egyszerűbben tudsz egyeztetni a szakemberekkel egy építkezés vagy felújítás során.

Hol kezdődik az áramkör?

Egy kapcsolási rajz olvasását mindig az energiaforrás felől érdemes kezdeni. Családi házak esetében ez általában a mérőóra és az elosztószekrény, ahonnan a villamos energia az egyes áramkörök felé halad.

A rajzon rendszerint jól elkülöníthetők:

• a főkapcsoló;
• a kismegszakítók;
• az ÁramVédőKapcsolók (ÁVK/FI-relék);
• az egyes áramkörök;
• a fogyasztók.

Ha ezt a sorrendet követed, könnyebben megérted, hogyan jut el az elektromos energia a különböző berendezésekhez.

Hogyan kapcsolódnak egymáshoz az elemek?

A kapcsolási rajz egyik legfontosabb feladata, hogy bemutassa az elektromos elemek közötti kapcsolatokat. A rajzon látható vonalak nem a falban futó vezetékek pontos helyét jelölik, hanem azt mutatják meg, hogy mely berendezések kapcsolódnak egymáshoz.

Például könnyen követhető, hogy:

• melyik kapcsoló melyik lámpát vezérli;
• melyik dugalj melyik áramkörhöz tartozik;
• melyik biztosíték védi az adott fogyasztót;
• melyik FI-relé kapcsolja le az adott áramkört hiba esetén.

Ez különösen hasznos hibakereséskor vagy hálózatbővítés előtt.

Figyeld a vezetékeket!

A rajzon szereplő vonalak az elektromos kapcsolatokat jelképezik. Ezek alapján jól követhető, hogy egy adott vezeték honnan indul és hová érkezik.

A kapcsolási rajz értelmezésekor érdemes figyelni arra, hogy:

• mely vezeték tartozik a fázishoz (L);
• hol fut a nulla vezető (N);
• hol csatlakozik a védővezető (PE);
• mely pontokon ágazik el az áramkör;
• hol találhatók a csatlakozási pontok.

Bár a vezetékek színe a valóságban is fontos, a rajzokon elsősorban a betűjelölések és a szimbólumok segítik az azonosítást.

Mire utalnak a keresztezések?

Sokakat megtévesztenek a vezetékek kereszteződései. Fontos tudni, hogy nem minden keresztezés jelent elektromos kapcsolatot.

Általában kétféle eset fordul elő:

• csak keresztezik egymást a vezetékek, de nem kapcsolódnak össze;
• a vezetékek csatlakoznak egymáshoz, ezt általában egy ponttal vagy külön jelöléssel ábrázolják.

Ez az apró különbség rendkívül fontos, hiszen egy hibás értelmezés teljesen más bekötést eredményezhet.

Mit jelentenek a számozások?

A villamos terveken gyakran különböző számokkal is találkozhatsz.

Ezek jelölhetik például:

• az áramkör sorszámát;
• a vezeték azonosítóját;
• egy csatlakozási pont számát;
• egy kismegszakító helyét;
• egy szerelvény azonosítóját.

A számozásnak köszönhetően egy nagyobb épület több száz elektromos eleme is könnyen azonosítható marad.

Mindig keresd meg a jelmagyarázatot!

Szinte minden villanyszerelési terv tartalmaz jelmagyarázatot, amely megmutatja az alkalmazott szimbólumok és rövidítések jelentését.

A jelmagyarázat segítségével könnyen beazonosíthatod:

• a kapcsolókat;
• a dugaljakat;
• a lámpatesteket;
• a biztosítékokat;
• az ÁramVédőKapcsolókat;
• a motorokat;
• a transzformátorokat;
• a speciális szerelvényeket.

Ha egy jelölés nem egyértelmű, mindig érdemes először ezt a részt átnézni.

Ne keverd össze az alaprajzot a kapcsolási rajzzal!

Sokan azt gondolják, hogy minden villanyszerelési terv ugyanazt mutatja, pedig ez nem így van.

Az elektromos alaprajz elsősorban azt ábrázolja, hogy az egyes szerelvények hol helyezkednek el az épületben.

A kapcsolási rajz ezzel szemben azt mutatja meg, hogyan működik a rendszer, vagyis milyen elektromos kapcsolat van az egyes elemek között.

A kettő együtt ad teljes képet az elektromos hálózatról.

Hasznos tanácsok a kapcsolási rajz értelmezéséhez

Ha most ismerkedsz a villamos tervekkel, érdemes néhány egyszerű szabályt követni:

• mindig az elosztószekrénytől indulj;
• először az áramköröket azonosítsd;
• figyeld a vezetékek útját;
• nézd meg a betűjelöléseket;
• használd a rajz jelmagyarázatát;
• ne csak egyetlen szimbólumot vizsgálj, hanem a teljes kapcsolatot.

Így sokkal könnyebb lesz átlátni a rendszer működését.

A kapcsolási rajz egy útmutató az elektromos hálózathoz

Érdemes úgy tekinteni a kapcsolási rajzra, mint egy térképre. Ahogy egy autós navigáció megmutatja, hogyan juthatsz el egyik helyről a másikra, úgy a villanyszerelési rajz is megmutatja, hogyan halad az elektromos energia az elosztószekrénytől egészen a lámpákig, a dugaljakig vagy a különböző elektromos berendezésekig.

Minél jobban megismered a rajzok felépítését, annál könnyebben fogod megérteni az elektromos hálózat működését. Ez nemcsak építkezés vagy felújítás során jelent előnyt, hanem akkor is, ha később bővíteni, korszerűsíteni vagy egyszerűen csak jobban átlátni szeretnéd otthonod villamos rendszerét. Fontos azonban hangsúlyozni, hogy a kapcsolási rajz értelmezése és a villamos munkák elvégzése két külön dolog – a kivitelezést minden esetben bízd szakképzett villanyszerelőre.

Gyakori hibák a jelölések értelmezésekor

A villanyszerelési jelölések célja az, hogy egyértelművé tegyék az elektromos hálózat felépítését. Ennek ellenére a gyakorlatban gyakran előfordul, hogy valaki félreértelmez egy szimbólumot vagy rosszul olvassa a kapcsolási rajzot. Ez különösen akkor jellemző, amikor régi tervrajzokkal dolgoznak, vagy valaki megfelelő szakmai ismeretek nélkül próbálja értelmezni a dokumentációt.

Egy félreértett jelölés nemcsak kellemetlenséget okozhat, hanem felesleges bontási munkákhoz, hibás bekötésekhez vagy akár veszélyes helyzetekhez is vezethet. Ezért mindig érdemes körültekintően kezelni a villamos terveket, és bizonytalanság esetén szakember segítségét kérni.

A vezetékek színeinek összekeverése

Az egyik leggyakoribb tévedés, hogy valaki kizárólag a vezeték színe alapján próbálja meghatározni annak funkcióját.

Bár a mai szabványok egyértelműen meghatározzák a színjelöléseket, régebbi épületekben gyakran találkozhatsz eltérő megoldásokkal. Előfordulhat például, hogy egy több évtizede épült házban a vezetékek színei nem felelnek meg a jelenlegi előírásoknak, vagy egy korábbi átalakítás során nem megfelelő színű kábelt használtak.

Ezért a villanyszerelők soha nem kizárólag a vezeték színére hagyatkoznak, hanem minden esetben műszeres méréssel ellenőrzik annak funkcióját.

Régi és új szabványok összekeverése

Az elektromos szabványok az évek során többször is változtak. Emiatt egy régebbi tervrajzon szereplő jelölések nem minden esetben egyeznek meg a ma használatos szimbólumokkal.

Ez különösen problémát jelenthet:

• régi családi házak felújításánál;
• társasházak korszerűsítésénél;
• alumínium vezetékes hálózatoknál;
• több évtizedes ipari létesítményeknél.

Ilyen esetekben fontos figyelembe venni, hogy a dokumentáció mikor készült, és milyen szabvány volt akkor érvényben.

A jelmagyarázat figyelmen kívül hagyása

Sokan rögtön a rajz tanulmányozásával kezdik, miközben teljesen kihagyják a jelmagyarázatot. Pedig ez tartalmazza az összes alkalmazott szimbólum és rövidítés jelentését.

Egy nagyobb villamos terven előfordulhatnak:

• speciális világítási jelölések;
• egyedi vezérlések;
• okosotthon-elemek;
• különleges ipari berendezések;
• gyártóspecifikus szimbólumok.

Ha valaki nem nézi meg a jelmagyarázatot, könnyen félreértelmezheti ezeket.

A vezetékek keresztezésének hibás értelmezése

Gyakori tévedés, hogy minden egymást keresztező vezeték elektromos kapcsolatban áll egymással.

Valójában két különböző eset létezik:

• a vezetékek csak keresztezik egymást;
• a vezetékek ténylegesen össze vannak kötve.

A kapcsolási rajzon ezt külön jelölések mutatják. Egy hibás értelmezés teljesen más bekötést eredményezhetne, ezért erre mindig figyelni kell.

A betűjelölések összekeverése

A villanyszerelési terveken számos rövidítés szerepel, amelyek első látásra hasonlónak tűnhetnek.

Például könnyű összekeverni:

• az L és az N jelölést;
• a PE és a PEN vezetőt;
• a Q és az F jelöléseket;
• az egyes áramkörök sorszámait.

Pedig ezek teljesen eltérő jelentéssel bírnak, ezért mindig pontosan kell értelmezni őket.

Az áramkörök figyelmen kívül hagyása

Egy villanyszerelési terv nemcsak azt mutatja meg, hogy hol található egy konnektor vagy egy lámpa, hanem azt is, hogy melyik áramkörhöz tartozik.

Sokan kizárólag a szerelvény helyére figyelnek, miközben nem veszik észre, hogy:

• külön biztosítékon működik;
• más FI-relé védi;
• önálló áramkörről kapja a betáplálást;
• nagyobb teljesítményű fogyasztóhoz készült.

Ez különösen fontos hálózatbővítés vagy új elektromos berendezés telepítése előtt.

Internetes rajzok vakon történő másolása

Az interneten rengeteg kapcsolási rajz található, azonban ezek nem minden esetben felelnek meg a magyar szabványoknak vagy az adott épület sajátosságainak.

Gyakori hiba, hogy valaki:

• külföldi bekötési rajzot használ;
• régi szabvány alapján készült ábrát követ;
• ismeretlen forrásból származó kapcsolási rajzot másol;
• a saját hálózatától eltérő rendszert próbál lemásolni.

Minden épület elektromos hálózata egyedi, ezért egy másik ingatlan terve ritkán alkalmazható változtatás nélkül.

A rajz és a valóság összekeverése

A kapcsolási rajz nem méretarányos alaprajz. Célja a működés bemutatása, nem pedig a vezetékek pontos nyomvonalának ábrázolása.

Ezért előfordulhat, hogy:

• két egymás mellett rajzolt elem a valóságban távol helyezkedik el;
• a vezetékek nem a rajzon látható útvonalon futnak;
• egy szerelvény más magasságban kerül kialakításra.

A kivitelezés során mindig a teljes tervdokumentációt kell figyelembe venni.

Hogyan kerülheted el ezeket a hibákat?

A legtöbb félreértés néhány egyszerű szabály betartásával megelőzhető.

Érdemes mindig:

• elolvasni a rajz jelmagyarázatát;
• figyelembe venni a készítés időpontját és a vonatkozó szabványokat;
• nem kizárólag a vezetékek színe alapján tájékozódni;
• követni az áramkörök logikai felépítését;
• ellenőrizni a betűjelölések jelentését;
• bizonytalanság esetén villanyszerelő segítségét kérni.

A villanyszerelési jelölések elsőre bonyolultnak tűnhetnek, de egy kis gyakorlással könnyen megtanulhatók. Fontos azonban szem előtt tartani, hogy a kapcsolási rajz helyes értelmezése még nem jogosít fel elektromos szerelési munkák elvégzésére. Az elektromos hálózat kialakítása, átalakítása és javítása minden esetben szakképzett villanyszerelő feladata, hiszen a biztonság mindig az első.

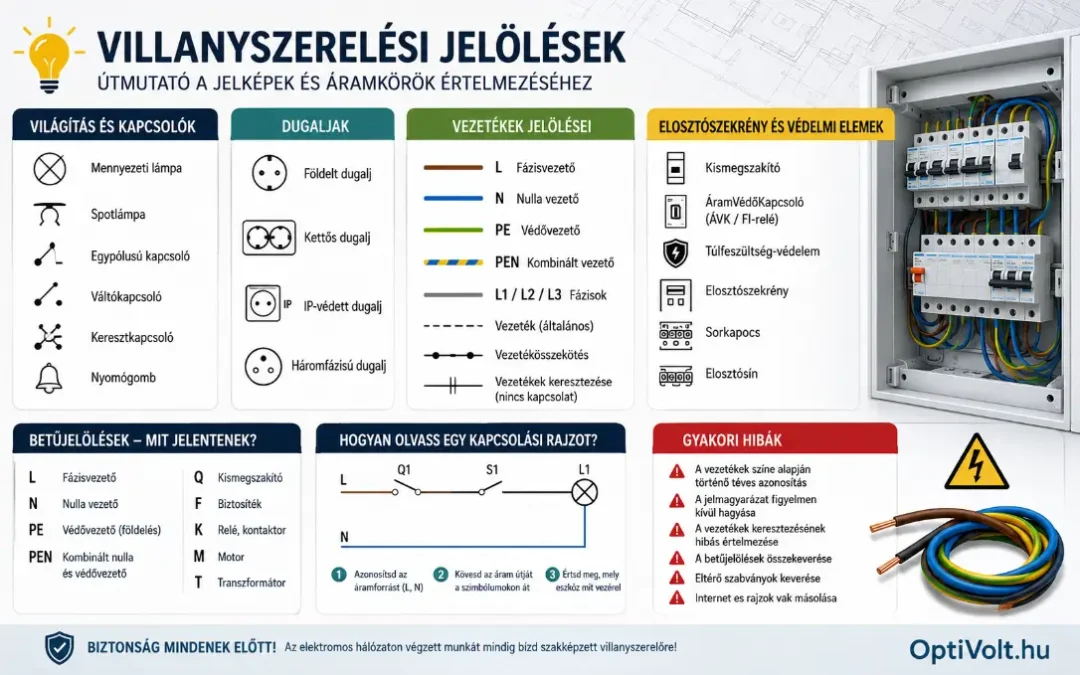

Villanyszerelési jelölések összefoglaló táblázata

Ikon	Jelölés	Mit jelent?	Hol használják?	Feladata
💡	Mennyezeti lámpa	Általános világítás	Lakások, irodák	A helyiség megvilágítása
🔦	Spotlámpa	Irányított világítás	Álmennyezet, nappali, konyha	Kiemelő vagy hangulatvilágítás
🛋️	Fali lámpa	Fali világítótest	Hálószoba, folyosó	Kiegészítő világítás
🔘	Egypólusú kapcsoló	Egy áramkör kapcsolása	Minden helyiség	Egy lámpa vezérlése
🔀	Váltókapcsoló	Két helyről kapcsolható világítás	Lépcső, folyosó	Kényelmes vezérlés
🔄	Keresztkapcsoló	Három vagy több helyről kapcsolható világítás	Nagyobb épületek	Többpontos vezérlés
⚫	Nyomógomb	Pillanatkapcsoló	Csengő, kapunyitó	Rövid idejű kapcsolás
🔌	Földelt dugalj	Hagyományos konnektor	Lakások	Elektromos készülékek csatlakoztatása
🔌🔌	Kettős dugalj	Két csatlakozó egy szerelvényben	Nappali, konyha	Több készülék csatlakoztatása
🌧️	IP-védett dugalj	Nedvességálló konnektor	Terasz, kert, garázs	Kültéri használat
⚡	Háromfázisú dugalj	Nagy teljesítményű csatlakozó	Műhely, ipar	Erősáramú berendezések működtetése
🛡️	Kismegszakító	Áramköri védelem	Elosztószekrény	Túlterhelés és zárlat elleni védelem
⚠️	ÁramVédőKapcsoló (ÁVK/FI-relé)	Életvédelmi kapcsoló	Elosztószekrény	Áramütés elleni védelem
🌩️	Túlfeszültség-védelem	Túlfeszültség elleni védelem	Elosztószekrény	Elektronikai eszközök védelme
🔥	Olvadóbiztosíték	Régebbi biztosítéktípus	Régi hálózatok	Túláram elleni védelem
🏠	Elosztószekrény	Az elektromos hálózat központja	Lakások, családi házak	Az áramkörök elosztása
🔗	Sorkapocs	Vezetékek összekötése	Elosztószekrény	Rendezett bekötés
➖	Elosztósín	Közös betáplálás	Elosztószekrény	Egyszerűbb energiaelosztás
🟤	L	Fázisvezető	Teljes hálózat	Az elektromos energia továbbítása
🔵	N	Nulla vezető	Teljes hálózat	Az áram visszavezetése
🟢🟡	PE	Védővezető	Teljes hálózat	Érintésvédelem
🟢🟡🔵	PEN	Kombinált vezető	Régebbi hálózatok	Nulla- és védővezető egyben
⚙️	M	Elektromos motor	Gépészet, ipar	Elektromos hajtás
🔄	K	Relé	Vezérlőáramkörök	Automatikus kapcsolás
🔋	T	Transzformátor	Speciális rendszerek	Feszültség átalakítása
🔲	X	Csatlakozási pont	Elosztószekrény	Vezetékek csatlakoztatása
🔀	Áramkör	Önálló villamos kör	Teljes hálózat	Fogyasztók elkülönítése

A fenti táblázat jó összefoglalóként szolgál a leggyakrabban előforduló villanyszerelési jelölésekhez. Ha ezeket az alapokat megismered, egy villamos terv már sokkal átláthatóbb lesz számodra, és könnyebben tudsz egyeztetni a villanyszerelővel egy építkezés, felújítás vagy hálózatkorszerűsítés során.Mikor érdemes villanyszerelő segítségét kérni?

Miért érdemes az OptiVolt villanyszerelést választani?

Az elektromos hálózat az otthonod egyik legfontosabb műszaki rendszere. Egy megfelelően kivitelezett villanyszerelés hosszú évekre biztosítja a biztonságos és megbízható működést, míg egy hibás kivitelezés később kellemetlen meghibásodásokat, felesleges költségeket vagy akár komoly balesetveszélyt is okozhat. Éppen ezért nem érdemes kompromisszumot kötni, amikor villanyszerelőt választasz.

Az OptiVolt célja, hogy ügyfelei számára olyan villanyszerelési megoldásokat nyújtson, amelyek egyszerre biztonságosak, korszerűek és hosszú távon is megbízhatóak. A munkák minden esetben az aktuális szabványok figyelembevételével készülnek, legyen szó kisebb javításról vagy egy teljes elektromos hálózat kiépítéséről.

Teljes körű villanyszerelési szolgáltatások

Az OptiVolt professzionális villanyszerelést kínál több éves szakmai tapasztalattal. A szolgáltatások a kisebb munkáktól egészen a komplett kivitelezésekig terjednek, így egyetlen megbízható szakemberre bízhatod otthonod elektromos hálózatát.

A leggyakoribb szolgáltatások közé tartoznak:

• teljes elektromos hálózat kiépítése;
• lakások és családi házak villamos hálózatának felújítása;
• nyaralók és egyéb épületek alapszerelése;
• szerelvényezési munkák;
• elektromos hibák felderítése és javítása;
• vezetékek korszerűsítése;
• elektromos berendezések biztonságos bekötése.

Elektromos készülékek szakszerű bekötése

Számos háztartási készülék külön áramkört vagy speciális bekötést igényel. Egy nem megfelelő csatlakoztatás nemcsak a készülék garanciáját veszélyeztetheti, hanem az elektromos hálózatot is túlterhelheti.

Az OptiVolt vállalja többek között:

• főzőlapok bekötését;
• elektromos tűzhelyek csatlakoztatását;
• bojlerek elektromos kiépítését;
• valamint a szükséges villamos hálózat kialakítását is.

Biztonság mindenekelőtt

Egy korszerű villamos hálózat alapja a megfelelő védelem. Ezért kiemelten fontos, hogy az elosztótábla és a védelmi berendezések is megfeleljenek a mai előírásoknak.

Az OptiVolt szolgáltatásai közé tartozik:

• biztosítéktáblák és elosztószekrények cseréje;
• kismegszakítók cseréje;
• ÁramVédőKapcsoló (ÁVK/FI-relé) beépítése;
• lakáson belüli villamos hálózat korszerűsítése;
• régi vezetékek cseréje modern rendszerre.

Kisebb munkákra is számíthatsz

Nemcsak teljes felújítások esetén érdemes szakemberhez fordulni. Egy hibás konnektor, rosszul működő kapcsoló vagy elöregedett lámpakiállás is biztonsági kockázatot jelenthet.

Az OptiVolt vállalja:

• dugaljak (konnektorok) cseréjét;
• kapcsolók cseréjét;
• lámpák felszerelését és cseréjét;
• kisebb javításokat;
• hibakeresést;
• elektromos problémák gyors elhárítását.

Precíz kivitelezés hosszú távra

Egy jól kivitelezett villanyszerelési munka nemcsak ma működik megfelelően, hanem évekkel később is biztonságosan üzemel. Az OptiVolt nagy hangsúlyt fektet a precíz munkavégzésre, az átlátható kivitelezésre és arra, hogy minden elkészült elektromos hálózat megfeleljen a korszerű műszaki követelményeknek.

Akár egy új családi ház teljes villamos hálózatának kiépítéséről, akár egy lakás részleges korszerűsítéséről vagy egy egyszerű hibajavításról van szó, cél, hogy olyan megoldás készüljön, amely hosszú távon is biztonságosan szolgálja az otthonod működését.

Ha megbízható, precíz és tapasztalt villanyszerelőt keresel, az OptiVolt villanyszerelés teljes körű segítséget nyújt a mérőóra utáni villamos hálózatok kivitelezésében, korszerűsítésében és javításában. A gondosan megtervezett és szakszerűen kivitelezett elektromos rendszer nemcsak kényelmesebbé teszi a mindennapokat, hanem hosszú távon is növeli otthonod biztonságát és értékét.

Összegzés

A villanyszerelési jelölések első pillantásra bonyolultnak tűnhetnek, de valójában egy logikus és egységes rendszert alkotnak. A szabványos szimbólumok, betűjelölések és kapcsolási rajzok azt a célt szolgálják, hogy a tervezők, a villanyszerelők és a kivitelezők pontosan ugyanazt az információt lássák egy villamos terven. Ennek köszönhetően az elektromos hálózatok biztonságosan, átláthatóan és a vonatkozó előírásoknak megfelelően épülhetnek meg.

Nem szükséges minden egyes jelölést fejből ismerned, de az alapvető szimbólumok megértése sok előnnyel jár. Könnyebben eligazodsz egy villanyszerelési terven, jobban átlátod otthonod elektromos rendszerének felépítését, és egyszerűbben tudsz egyeztetni a villanyszerelővel egy felújítás vagy új építés során. Ez nemcsak kényelmesebbé teszi a közös munkát, hanem segít abban is, hogy tudatosabb döntéseket hozz a saját ingatlanoddal kapcsolatban.

A cikkben megismerhetted a legfontosabb elektromos szimbólumokat, a vezetékek színjelöléseit, a kapcsolók, dugaljak, világítótestek és védelmi eszközök jelöléseit, valamint azt is, hogyan érdemes értelmezni egy kapcsolási rajzot. Bemutattuk a leggyakoribb hibákat is, amelyek elkerülésével sok félreértést, felesleges költséget és kellemetlenséget előzhetsz meg.

Ne feledd, hogy a villanyszerelési rajzok értelmezése hasznos tudás, az elektromos hálózat kiépítését, átalakítását vagy javítását azonban minden esetben bízd szakképzett villanyszerelőre. Az elektromos rendszereknél a biztonság mindig fontosabb, mint a gyors vagy olcsó megoldás.

Ha megfelelő szakértelemmel megtervezett és precízen kivitelezett elektromos hálózat készül, az hosszú éveken keresztül biztonságosan és megbízhatóan szolgálja az otthonodat. Egy jól elkészített villanyszerelési terv pedig nemcsak a kivitelezés során jelent segítséget, hanem a későbbi karbantartások, bővítések és felújítások alkalmával is értékes dokumentum marad.

GYIK ❓

GYIK ❓

Mit jelöl az L és az N betű a villanyszerelésben?

Az L a fázisvezetőt (Line), az N pedig a nulla vezetőt (Neutral) jelöli. A fázisvezető szállítja az elektromos energiát a fogyasztókhoz, míg a nulla vezető biztosítja az áram visszatérését a hálózat felé. Ezek a jelölések minden korszerű villanyszerelési terven és számos elektromos berendezés csatlakozóin is megtalálhatók.

Mit jelent a PE jelölés?

A PE a védővezetőt (Protective Earth) jelöli. Ez a zöld-sárga színű vezeték az érintésvédelem egyik legfontosabb eleme. Meghibásodás esetén a hibafeszültséget a föld felé vezeti, és lehetővé teszi, hogy az ÁramVédőKapcsoló (ÁVK/FI-relé) gyorsan lekapcsolja az áramkört.

Miért zöld-sárga a földelő vezeték?

A zöld-sárga színkombináció nemzetközi szabvány szerint kizárólag a védővezető jelölésére használható. Ennek célja, hogy a villanyszerelők egyetlen pillantással felismerjék a földelővezetéket, így jelentősen csökkenjen a hibás bekötések és a balesetek kockázata.

Minden országban ugyanazokat a villanyszerelési jelöléseket használják?

A legtöbb villanyszerelési jelölés nemzetközi szabványokon alapul, ezért Európa számos országában nagyon hasonló szimbólumokkal találkozhatsz. Ennek ellenére egyes országokban vagy speciális ipari rendszereknél előfordulhatnak eltérő jelölések, ezért mindig az adott terv jelmagyarázatát érdemes figyelembe venni.

Hol találhatók meg a villanyszerelési szabványok?

A villanyszerelési jelöléseket és a kivitelezési előírásokat különböző nemzeti és nemzetközi szabványok határozzák meg. Ezeket elsősorban villamos tervezők, kivitelezők és műszaki szakemberek használják. A szabványok folyamatosan frissülnek, hogy megfeleljenek a korszerű biztonsági követelményeknek.

Elég csak a vezetékek színe alapján tájékozódni?

Nem. Bár a vezetékek színei szabvány szerint meghatározottak, régebbi épületekben vagy korábban átalakított hálózatokban előfordulhatnak eltérések. Ezért a villanyszerelők minden esetben műszeres méréssel ellenőrzik a vezetékek funkcióját, és nem kizárólag a színük alapján dolgoznak.

Ki készíthet hivatalos villanyszerelési tervet?

Hivatalos villamos tervet megfelelő jogosultsággal rendelkező villamos tervező készíthet. A kivitelezést pedig szakképzett villanyszerelő végzi a tervdokumentáció és a hatályos szabványok alapján. Ez biztosítja, hogy az elkészült elektromos hálózat biztonságos és szabályos legyen.

Mit tegyek, ha egy régi házban a vezetékek színei nem egyeznek a mai szabványokkal?

Régebbi épületekben ez gyakori jelenség, ezért semmiképpen sem szabad a vezetékek funkcióját pusztán a színük alapján meghatározni. Ha felújítást vagy hálózatkorszerűsítést tervezel, érdemes egy tapasztalt villanyszerelővel átvizsgáltatni a teljes elektromos rendszert. A szükséges mérések után pontosan megállapítható, hogy melyik vezeték milyen feladatot lát el, és szükség van-e a hálózat korszerűsítésére.

Milyen gyakran érdemes felülvizsgáltatni az elektromos hálózatot?

Általánosságban akkor érdemes átvizsgáltatni a villamos hálózatot, ha régi ingatlant vásárolsz, teljes felújítást tervezel, gyakran leoldanak a biztosítékok, vagy új, nagy teljesítményű elektromos berendezéseket szeretnél üzembe helyezni. Egy időben elvégzett felülvizsgálat segíthet megelőzni a meghibásodásokat és növeli az otthon biztonságát.

Miért fontos, hogy a villanyszerelési terv naprakész legyen?

Az elektromos hálózat az évek során gyakran változik: új dugaljak, világítási körök, klímák vagy egyéb berendezések kerülhetnek beépítésre. Ha ezek a módosítások szerepelnek a tervdokumentációban, a későbbi javítások, bővítések és hibakeresések sokkal gyorsabban és biztonságosabban elvégezhetők. Egy naprakész villanyszerelési terv ezért hosszú távon is értékes segítséget jelent.

Miért bízzam villanyszerelőre az elektromos hálózat kialakítását?

Az elektromos rendszer kiépítése szaktudást és a vonatkozó szabványok ismeretét igényli. Egy tapasztalt villanyszerelő gondoskodik a megfelelő méretezésről, a biztonsági berendezések szakszerű beépítéséről és a hosszú távon megbízható működésről. Ez nemcsak az ingatlan értékét növeli, hanem a családod biztonságát is szolgálja.

❓ Miért válasszam az OptiVolt-ot?

💬 Mert nem csak gyors és precíz munkát végzek, hanem megbízható, hosszú távon biztonságos megoldásokat nyújtok. Több éves tapasztalattal, korszerű eszközökkel és átlátható ajánlatokkal dolgozom – tőlem nem kapsz „félig kész” megoldást.

✅ További kérdésed van? Vedd fel velem a kapcsolatot bizalommal, és segítek megtalálni a legjobb megoldást otthonod villamos hálózatára!

OptiVolt – megbízható, tapasztalt szakemberként állok rendelkezésedre új építkezéshez, felújításhoz vagy kisebb javításokhoz is.

✅ Ha szeretnél biztonságos, okos és jövőbiztos elektromos rendszert az otthonodba, ne kockáztass félmegoldásokkal. Az OptiVolt villanyszerelés segít abban, hogy minden működjön – pontosan úgy, ahogy szeretnéd.

👉 Bízd az OptiVoltra – a biztos alapokra!

📞 Keress minket bizalommal – segítünk biztonságosabbá és modernebbé tenni az otthonod!

Ha szeretnéd, hogy a munka gyorsan, szakszerűen, és korrekt áron készüljön el:
✅ OptiVolt villanyszerelés – minden, ami villany, egy kézben!

💡 OptiVolt – Professzionális villanyszerelés

Ha szeretnéd, hogy a villamos hálózatod biztonságos, szabványos és hosszú távon megbízható legyen, bízd a munkát az OptiVolt villanyszerelésre!

• Teljes körű villanyszerelés több éves szakmai tapasztalattal

• Hibakeresés, javítás, kismegszakító és elosztótábla csere

• FI-relé beépítés, hálózat korszerűsítés

• Elektromos berendezések beüzemelése (tűzhely, bojler, főzőlap)

• Gyors, precíz, garanciás munkavégzés

👉 OptiVolt – ahol a biztonság, a szakértelem és a minőség találkozik.

Kövess minket forrásként a Google-ben
