Mosdónál milyen távolságokat kell tartanunk?
Fontos: a szabvány nem határoz meg mosdók környezetében sávokat. Sávokra csakis három (négy) esetben kell figyelni:
- fürdőkádak,
- zuhanyzók, zuhanytálcák,
- épített zuhanyzók,
- pezsgőfürdők, jakuzzik, amennyiben kádként kezeljük őket.
Természetesen az, hogy valamit a szabvány nem tilt vagy szabályoz, nem azt jelenti, hogy bármit észszerű megtenni, amit az ügyfél kér.
Sáv fölé mit lehet rakni?
Virágot, képet, polcot és bármilyen villamos szerelvényt, ami teljesíti az IP2X védelmet. Tekintve, hogy fürdőhelyiségen belül csak a szakképzetlen személyekre vonatkozó védelmet lehet alkalmazni, IP2X alatti gyártmány, fogyasztó nem alkalmazható.

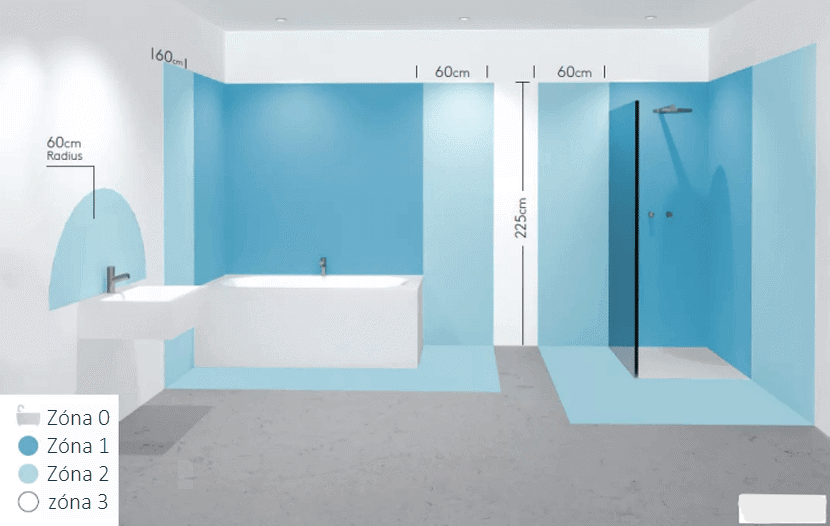

A sávok
A megfelelő kivitelezéshez a villanyszerelőnek tisztában kell lennie a sávokkal. Három sávot különböztetünk meg: 0-ás, 1-es és 2-es sávot.

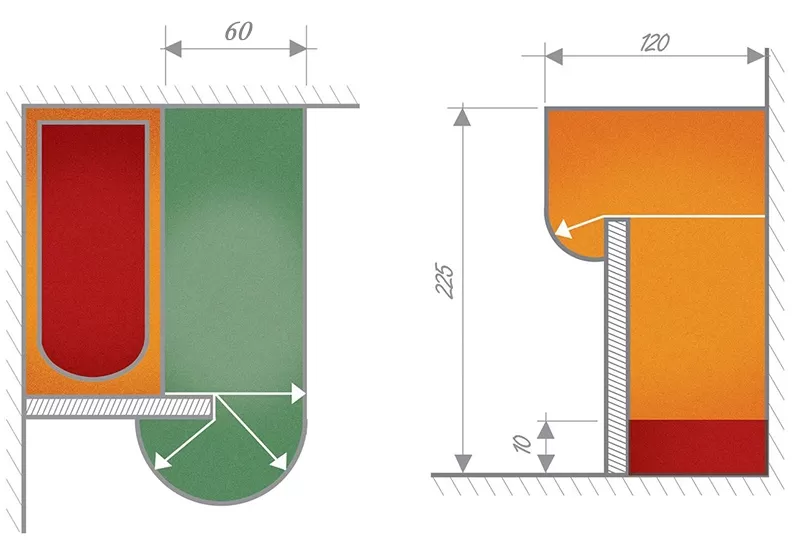

A 0-ás sáv a kád vagy zuhanytálca belseje (de nem az alatta lévő rész). Zuhanytálca nélküli zuhanyokban a 0-ás sáv magassága 10 cm. A felületi kiterjedése pedig a rögzített kifolyótól mért 120 cm. (Ezen később pontosítunk, de most képzeljünk el egy 10 cm magas 120 cm átmérőjű hengert.)
Az 1-es sáv egyrészt a zuhanytálca vagy kád alatti és a 0-ás sáv feletti rész. A magassága vagy 225 cm a padlószinttől, vagy a legmagasabban lévő rögzített vízkifolyásnak (ez lehet a zuhanyrózsa vagy kifolyó) a magassága – amelyik magasabb. Magyarországon van ezzel kapcsolatban egy speciális nemzeti feltétel: ha a zuhanytálca vagy kád alja 15 cm-nél magasabban van, a 225 cm-t nem a padlótól, hanem a zuhanytálca vagy kád aljától kell számolni. Épített zuhany esetében ne felejtsük el, hogy a 0-ás sáv (és így az 1-es is) határa a rögzített kifolyótól számított 120 cm.
A 2-es sáv magassága megegyezik az 1-es sáv magasságával (225 cm a padlótól vagy az annál magasabb kifolyó.) A szélessége az 1-es sávtól 60 cm. Zuhanytálca nélküli zuhany esetében nincs 2-es sáv, de ne felejtsük el, hogy ebben az esetben az 1-es sáv kiterjedése a rögzített kifolyótól 120 cm.
A mennyezetek, falak, padlózatok, rögzített térelválasztó falak korlátozhatják a fürdőkádat vagy zuhanyt tartalmazó helyiségek kiterjedéseit és a sávokat. Ha ezek a korlátozó elemek túlnyúlnak a sávok határain – függőleges és vízszintes irányban is –, akkor ezek jelentik a sávok határait is. Amennyiben nem, akkor a sávok határait mérőzsinórral – vagy azt mintázó méréssel – kell kijelölni. Ez azt jelenti, hogy a kád végében létesített mennyezetig futó fal túloldalának egy része is a 2-es sávba tartozik Hasonló módon kell eljárni például a zuhanytálca nélküli zuhany esetében is, ha az 1-es sávban álló fal nem éri el a 225 cm-es magasságot.
A mennyezetek, falak, padlózatok, rögzített térelválasztó falak korlátozhatják a fürdőkádat vagy zuhanyt tartalmazó helyiségek kiterjedéseit és a sávokat.
Zuhanytálca nélküli zuhany esetében, ha az 1-es sávban álló fal nem éri el a 225 cm-es magasságot, akkor a sávok határait mérőzsinórral – vagy azt mintázó méréssel – kell kijelölni.
Kell-e áramvédőkapcsoló fürdőhelyiségek áramköreibe?
Ahova eleve kell: táplálás önműködő lekapcsolás védelmi módú dugaszolóaljzatok, lakások világítási áramkörei. Magyarországon a forróvíztárolók áramköreibe nem kell, ha fix bekötésűek és az adott végáramkörön más fogyasztó nincsen – villanybojlerből lehet több is (A gyártó előírhat áram-védőkapcsolót, ez esetben ez dönt).
Védelmi módok
Nincs megengedve fürdőhelyiségben a környezet elszigetelése, a védelem földeletlen helyi egyenpotenciálú összekötéssel, a védőakadályok, az elérhető tartományon kívüli elhelyezés védelmi mód.
Megengedett védelmi módok:
- táplálás önműködő lekapcsolása,
- kettős vagy megerősített szigetelés,
- villamos elválasztás (csak egy dugaszolóaljzathoz vagy egy fogyasztókészülékhez),
- SELV és PELV törpefeszültség SELV/PELV védelmi módnál mindig kell alapszigetelés a névleges feszültségtől, 0-ás, 1-es, 2-es sávokban, legalább IPXXB vagy IP2X burkolat vagy 500 Veff értékű próbafeszültséget 1 percig bíró szigetelés.
Kiegészítő védelmi módok:
- Kiegészítő helyi egyenpotenciálú összekötés.
- Áramvédőkapcsoló – mindig kell, kivéve
- villamos elválasztással védett áramkörök esetében, ha az csak egy fogyasztót táplál,
- SELV/PELV védelmi móddal védett áramköröknél,
- Magyarországi kitétel – ahol nem kell – azok az áramkörök, amelyek csak rögzítetten szerelt vízmelegítőket táplálnak.
Nincs megengedve fürdőhelyiségben olyan védelem – legyen szó alap- vagy hibavédelemről, amely csak szakképzett- vagy kioktatott személyek (felügyelete) alatt használható.
Kapcsoló- és vezérlőkészülékek
Nézzük, milyen kapcsoló- és vezérlőkészülékek, illetve hozzájuk tartozó szerelvények helyezhetők el a sávokban.
0-ás sáv:
- semmilyen.
1-es sáv:
- 0-ás és 1-es sávban létesített – és e szabvány szerint megengedett – fogyasztókészülékek tápellátásához tartozó csatlakozódobozok és rögzítőelemek.
- Legfeljebb 25 V AC és 60 V DC névleges feszültségű SELV, PELV áramkörök szerelvényei, dugaszolóaljzatok is, de a tápforrás a 0-ás és 1-es sávon kívül helyezendő el.
2-es sáv:
- Szerelvények a dugaszolóaljzatok kivételével.
- SELV, PELV áramkörök szerelvényei, csatlakozóaljzatai, az 1-es sávon kívül létesített tápegységgel.
- SELV, PELV móddal védett jelző- és távközlési rendszerek és szerelvényei.
- Az EN 61558-2-5 szerint borotvatápegységek.
Fontos: a vezetékezésre vonatkozó követelmények érvényben maradnak.
Emlékeztetőül:
- 230 V-os dugaszolóaljzat nem lehet a 2-es sávban! A mosógépkiállás, a gázüzemű vízmelegítő csatlakozója könnyen odasündöröghet, akárcsak a kapcsoló alá automatikusan odatett dugalj is a mosdó kád felőli oldalán. IPX4 dugaszolóaljzat sem kerülhet a kettes sávba!
- Elektromos törülközőmelegítőt vagy rögzített, állandó csatlakozással kell szerelni, vagy ügyelni kell arra, hogy a csatlakozóaljzata a 2-es sávon kívül essen.
- 1-es sávban elhelyezett rögzített és állandó bekötésű 230 V-os fogyasztók leválasztó kapcsolói, kapcsolói sem lehetnek az 1-es sávban.
A fogyasztókészülékek
0-ás sáv:
- A villamos szerkezetek minimális védettségi fokozata IPX7.
- A gyártói utasítások szerint a készülék alkalmas a 0-ás sávban való használatra.
- A készülék rögzített és állandó csatlakoztatású.
- Legfeljebb 12 V AC vagy 30 V DC névleges feszültségű, SELV móddal védett, melyek tápforrása 0-ás, 1-es sávon kívül létesítendő.
1-es sáv:
- A villamos szerkezetek minimális védettségi fokozata IPX4.
- A gyártói utasítások szerint alkalmas az 1-es sávban való használatra.
- Rögzített és állandó csatlakoztatású.
- Legfeljebb 25 V AC vagy 60 V DC, SELV/PELV móddal védett készülékek, melyek tápforrása 0-ás, 1-es sávon kívül létesítendő.
- Pár példa: vízmelegítő-készülékek, örvény vagy pezsgőegységek (kád alatt), zuhanyszivattyúk, törülközőszárító-patronok, lámpatestek.
2-es sáv:
- A villamos szerkezetek minimális védettségi fokozata IPX4.
- Kivételt képez a 2-es sávban létesített borotvatápegység oda, ahova valószínűleg a zuhanyból nem jut vízpermet.
Emlékeztetőül:
- Tisztítási célból vízsugárnak kitett szerkezetek minimális védettségi fokozata legalább IPX5 – ez előfordulhat például gőzfürdőkben.
- Ha a kád vagy zuhanytálca alja magasabban van, mint 15 cm, az elszívóventilátor belelóghat a 225 cm magasságú sávba. Ekkor már követelmény a minimum IPX4, a kettős szigetelés nem elég!
